Cum funcționează un răcitor?
Procesul funcționează într-o buclă, dar vom începe de unde mediul de răcire interfață cu echipamentul dumneavoastră de proces.
Lichidul de răcire al sistemului absoarbe energia termică din procesul dumneavoastră, provocând de obicei o schimbare de fază într-un gaz. Agentul frigorific gazos este apoi circulat într-un condensator care elimină căldura prin condensare evaporativă sau într-un turn de răcire. Acest schimb de căldură condensează mediul de răcire înapoi într-un lichid mai rece care este trimis înapoi la sursa de încălzire a procesului pentru a începe din nou ciclul.
Ce tipuri de lichide de răcire sunt folosite în răcitoare?
Tipul de lichid de răcire utilizat într-un răcitor se bazează pe nevoile procesului și pe considerentele de cost. Cele mai populare lichide de răcire utilizate sunt fie apa, fie un amestec de apă și o altă substanță cu proprietăți adecvate de conducere a căldurii - cum ar fi compușii de glicol.
Apă
Utilizarea apei ca fluid de răcire este una economică, deoarece în majoritatea cazurilor apa poate fi obținută cu ușurință, cu costuri minime. Alternativ, apa purificată (apă deionizată, osmoză inversă) poate fi utilizată într-un răcitor pe bază de apă pentru a obține o eficiență mai mare de răcire.
Glicol
Agenții de răcire pe bază de glicol sunt compusi fie din etilen glicol, fie din propilenglicol. Deși aceste două variante au proprietăți fizice similare, ele nu ar trebui niciodată amestecate. Avantajele majore pe care le conferă lichidele de răcire cu glicol sunt o rezistență îmbunătățită la coroziune, precum și proprietățile antigel.
De ce este folosit glicolul pentru răcire
Utilizarea unui amestec de glicol-apă ca lichid de răcire pentru răcire are diverse beneficii față de utilizarea apei plată ca fluid de răcire. Aceste avantaje se datorează proprietăților sale fizice unice, care includ un punct de îngheț mai scăzut decât apa.
Transfer de căldură apă versus glicol
Pentru apa lipsită de impurități, punctul de îngheț este de 32 grade F, ceea ce este mult mai mare în comparație cu etilenglicolul pur, care se schimbă în stare solidă la 8,9 grade F. Când un amestec de glicol-apă este modificat, punctul de îngheț al lichidului de răcire, de asemenea schimbări. Pentru a cita un exemplu, 10% etilen glicol va îngheța la 25,9 grade F, în timp ce o soluție de 60% glicol va îngheța la -63 grade F.
Din analiza de mai sus, este clar că glicolul are proprietăți de agent frigorific care sunt mai potrivite pentru utilizarea în răcitoarele de lichid care se estimează să funcționeze în medii cu temperatură scăzută. În aceste condiții termice, un lichid de răcire cu apă va îngheța și va bloca circulația răcitorului de lichid, diminuând în același timp eficiența generală.
Prin contrast, utilizarea unui răcitor pe bază de glicol va profita de proprietățile sale antigel, asigurând că lichidul de răcire rămâne într-o stare fluidă dorită.
Răcitor de glicol vs. răcitor de apă
Atât răcitoarele de glicol, cât și cele de apă pot fi utilizate pentru a disipa în mod satisfăcător căldura generată de procesul dumneavoastră de producție. Diferența fundamentală dintre ambele tipuri de răcitoare constă în variațiile punctelor lor de îngheț, precum și în capacitățile lor de conducere a căldurii.
Glicolul pur sau un amestec de glicol și apă are un punct de îngheț mult mai scăzut decât cel al apei pure. Prin implicare, răcitoarele pe bază de glicol sunt mai potrivite pentru mediile cu temperaturi scăzute. În schimb, apa are o capacitate mai bună de a reține și de a conduce căldura dintr-un proces asociat decât poate un amestec de glicol. Ca rezultat, eficiența transferului de căldură pentru un răcitor de apă va fi mai mare decât cea a unui răcitor de glicol.
În general, operatorii trebuie să ia în considerare temperaturile ambientale pentru mediul de amplasare înainte de a alege un tip de răcitor.
Cum funcționează un sistem de răcire cu glicol?
O instalație de răcire cu glicol este compusă dintr-o componentă de refrigerare și tuburi care conțin un amestec de glicol-apă ca lichid de răcire. Fluidul răcit de la unitatea de refrigerare este canalizat prin conductele asociate cu un schimbător termic care înconjoară un proces încălzit. După absorbția căldurii din procesul asociat, lichidul de răcire încălzit este returnat la unitatea frigorifică pentru răcire, după care procesul se repetă.
Procentul de glicol în sistemele de apă răcită
Pentru multe tipuri de răcitoare, etilenglicolul este amestecat cu apă într-un raport de 60/40. Acest procent mai mare de glicol sporește semnificativ proprietățile antigel ale amestecului. Acest lucru este util în cazurile în care este necesară o răcire rapidă. În aceste situații, un proces poate fi răcit la temperaturi foarte scăzute fără a îngheța lichidul de răcire în conductele sale.

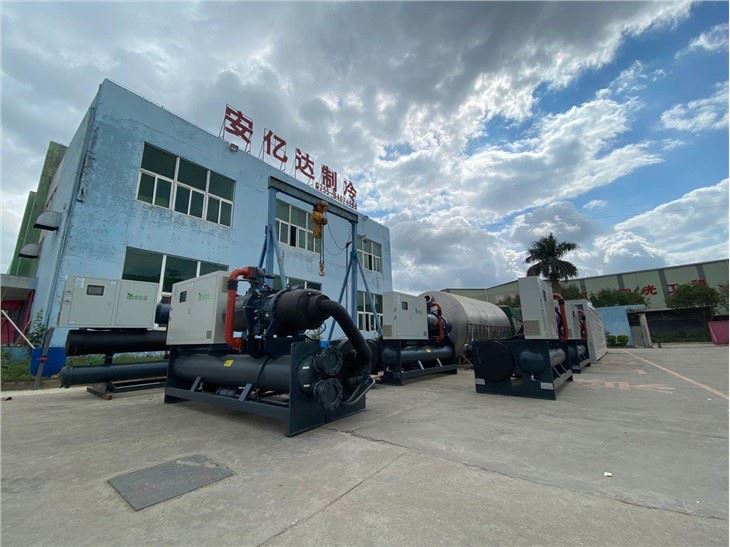

Aici să vedem un exemplu de răcitor de apă glicol pentru răcirea băuturilor
Răcirea băuturii de 12000L/h de la 25 de grade până la 4 grade, clientul a cerut răcitor de apă răcit, care trebuie să conecteze turnul de răcire.
Pentru calculul capacității de răcire pe partea de glicol, am ales capacitatea de răcire {{0}}m3/h*(25-4)/0.86*1.1=323kw, bazat pe priza 1C.
Designul schimbului de căldură în plăci: 12000L/h băuturi 25 de grade de intrare și 4 grade de ieșire, partea de glicol 60 m3/h 1 grade de intrare și 5 grade de ieșire.
Să vedem cum funcționează sistemul turnului de răcire a răcitorului de apă
Răcitorul răcit cu apă utilizează apă dintr-un turn de răcire extern pentru a respinge căldura de la un agent frigorific gazos din condensator înainte ca acesta să sufere o schimbare de fază într-un lichid.
Aici să vedem specificațiile sistemului turnului de răcire a răcitorului de apă cu glicol:
Articol | Specificație / Furnizor | ||
Capacitate de racire | Model | AYD-340WS | |
kw/hr | 346 | ||
Putere | kw | 94.5 | |
Actual | A | 161.4 | |
Alimentare electrică | 380V-3N-50HZ | ||
Temp Priză (grad) | 0-5 | ||
controlul agentului frigorific | Valva de expansiune | ||
Cercul de refrigerare | 1 | ||
agent frigorific | R407C | ||
Dimensiune（mm）L*W*H | 3500*1000*1800 | ||
Compresor | stil | Screw | |
Model | RC-470B | ||
Cant | 1 | ||
Puterea compresorului (kw) | 94.5 | ||
Condensator | Stil | Carcasă și tuburi/1 set | |
Debitul de apă răcită（m3/h） | 89.5 | ||
Dimensiunea conductei (") | 6 | ||
Evaporator | Stil | Oţel inoxidabilCarcasă și tuburi/1 set | |
Curgerea apei rece（m3/h） | 65 | ||
Dimensiunea conductei（"） | 5 | ||
Dispozitiv de protecție | 1,Protector de fază 2,Fscăzutprotector 3,Protector de înaltă/joasă tensiune 4,Protector de supraîncălzire a bobinei 5,Protector anti-inghet | ||
Greutate unitară（kg） | 2450 | ||
Părți principale Marca | |||
Compresor | Hanbell | ||
Electronic | LS / Chnt | ||
Valva de expansiune | Emerson | ||
Control electric | Siemens | ||
Observație: Capacitatea de răcire se bazează pe priză temperatura 1C, temperatura de condensare 40C.
RFQ:
1.Aplicarea răcitorului de apă glicol?
răcirea băuturilor, răcirea laptelui, răcirea fabricii de bere, răcirea patinoarului, răcirea înghețatei și așa mai departe.
2.Ce informații trebuie să știți pentru a confirma un model?
sarcina termică, cum ar fi debitul, se răcește de la ce temperatură până la ce temperatură.
3.Ce agent frigorific adoptă de obicei?
R404A și R449A.
4. Dacă am nevoie de o configurație personalizată, ați putea să vă satisfaceți?
Da, zonă anticorozivă, acționat vsd, sistem split, cum ar fi condensator de aer la distanță, telecomandă și orice ați cerut, vă vom oferi soluțiile noastre.
